FET

拖了一年半的学习之路终于开始了，记录也会同步的定期开展。

最初是在电子技术课程上学模电 P-N junction，包括 P-N-P 和 N-P-N。高等无机能带，掺杂。晶体管（transistor）、场效应晶体管（Field-Effect Transistor）、金属氧化物半导体场效应晶体管（MOSFET, Metal-Oxide-Semiconductor Field-Effect Transistor）。FinFET、GAAFET (Gate-All-Around Field-Effect Transistor)、MBCFET (Metal Bridge Channel Field-Effect Transistor)。

P-N junction and MOSFET

什么是MOSFET

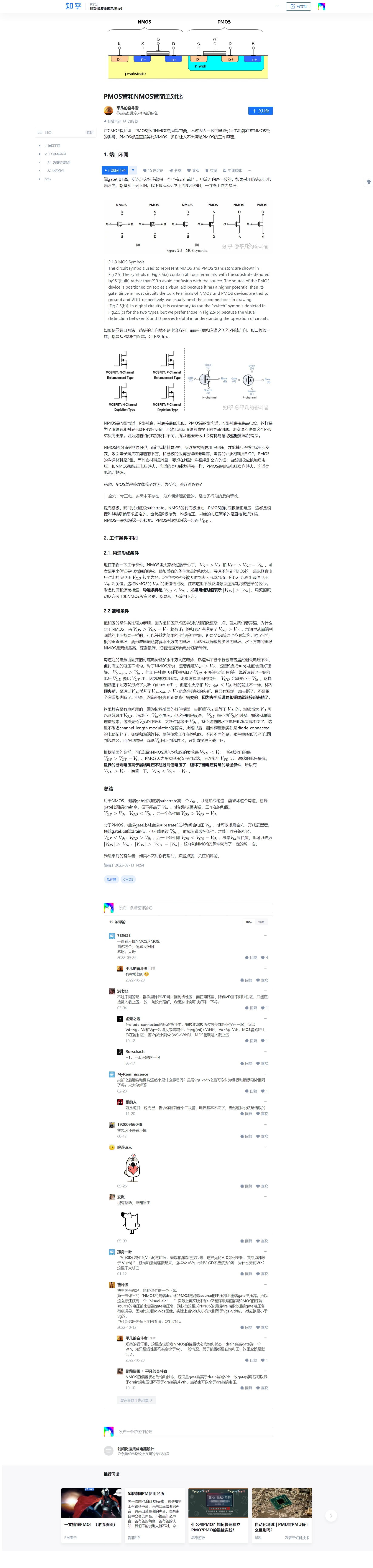

backup

• 非常基础的知识和定义讲解，非常生动形象。
• CMOS (Complementary Metal-Oxide-Semiconductor) 即 P、N 互补。
• 这里介绍的 NMOS 是耗尽型。

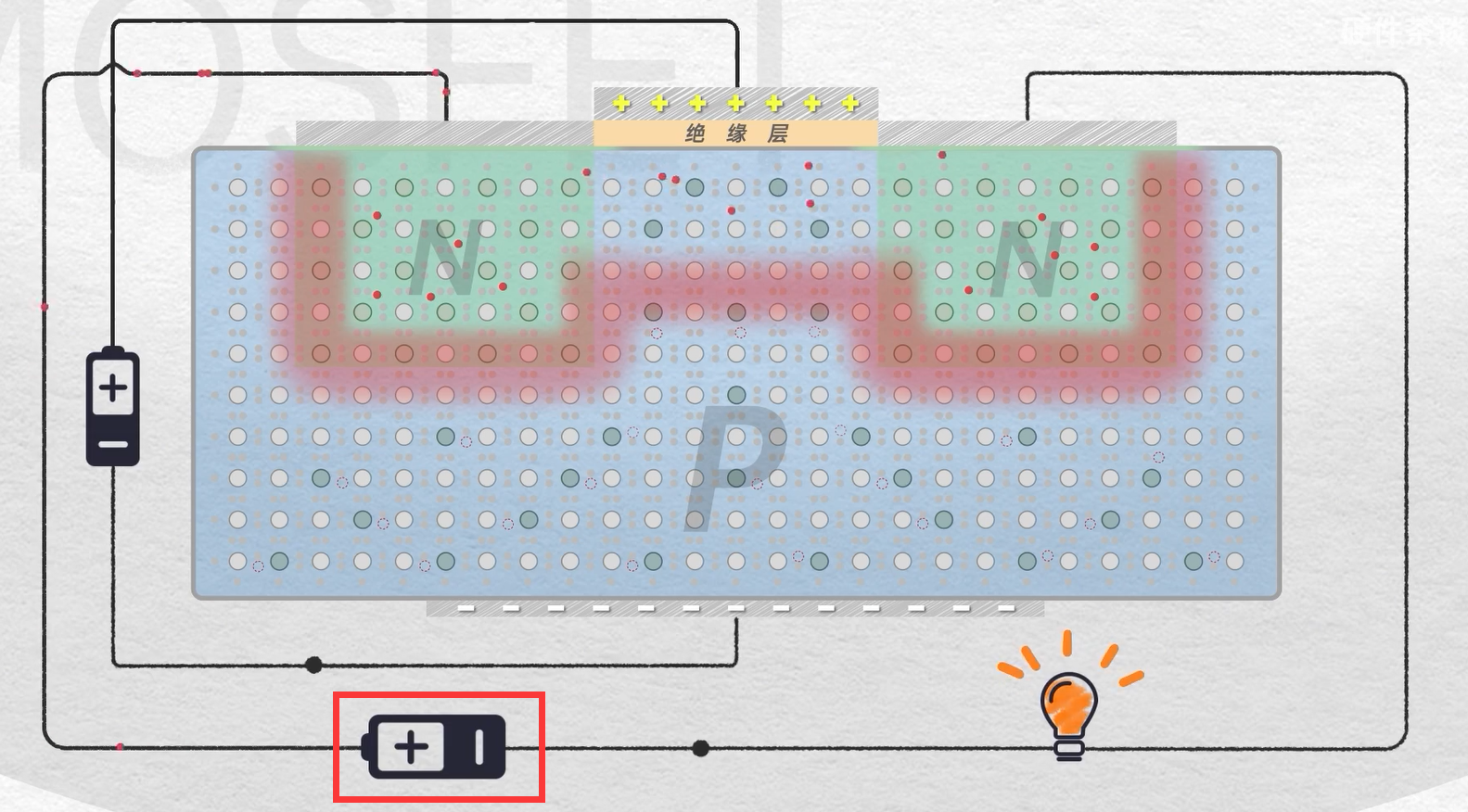

• 如果按照 7:55 中的S、D极标识，则 7:44 中下方的电源方向标反了。

PMOS管和NMOS管

backup

• 通过对比，详细的说明了 PMOS 的工作原理，即 PMOS 由于是负压，在低压导通，高压不导通；如果用绝对值表示则与 NMOS 没有区别。
• 电流从高电势流向底电势；导电介质永远是从源极流向漏极，因为导电介质有正负，所以源漏极方向不一定与电流方向相同；PN结从基地指向沟道。
• 由原理可知，NMOS 的 Bluk 极一般与S极相连接地；PMOS 则是B极与D极相连接地。
• 夹断 (pinch-off) 后续文章单独介绍。

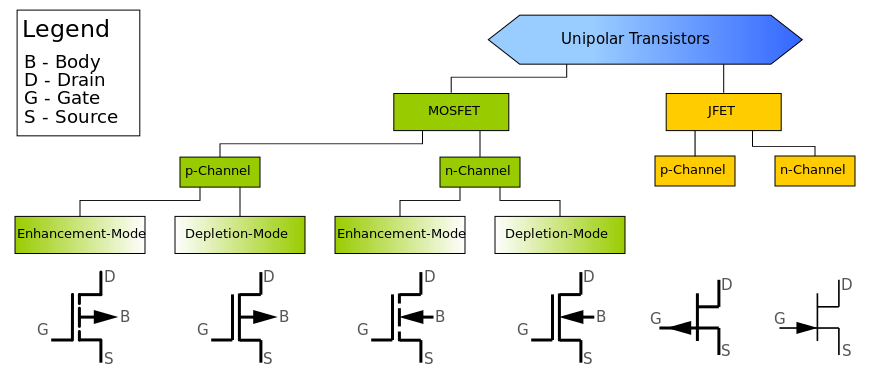

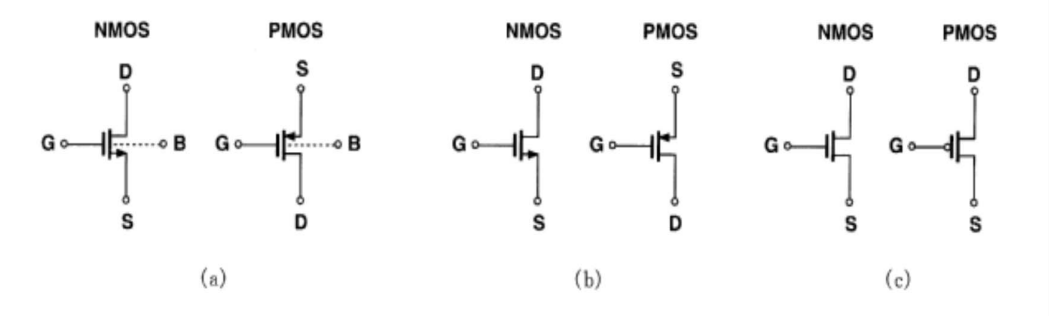

• 展示了标准电路图，以及绘画的原理，即上面电势高，箭头代表电流方向。四端口画法箭头代表PN结方向，双线为S极，单线为D极。

FinFET

台积电战胜三星的秘密

backup1、2、3

• 共有3集，1、2、3.
• 科普了一些知识，通俗易懂深入浅出。

FinFET explain

backup

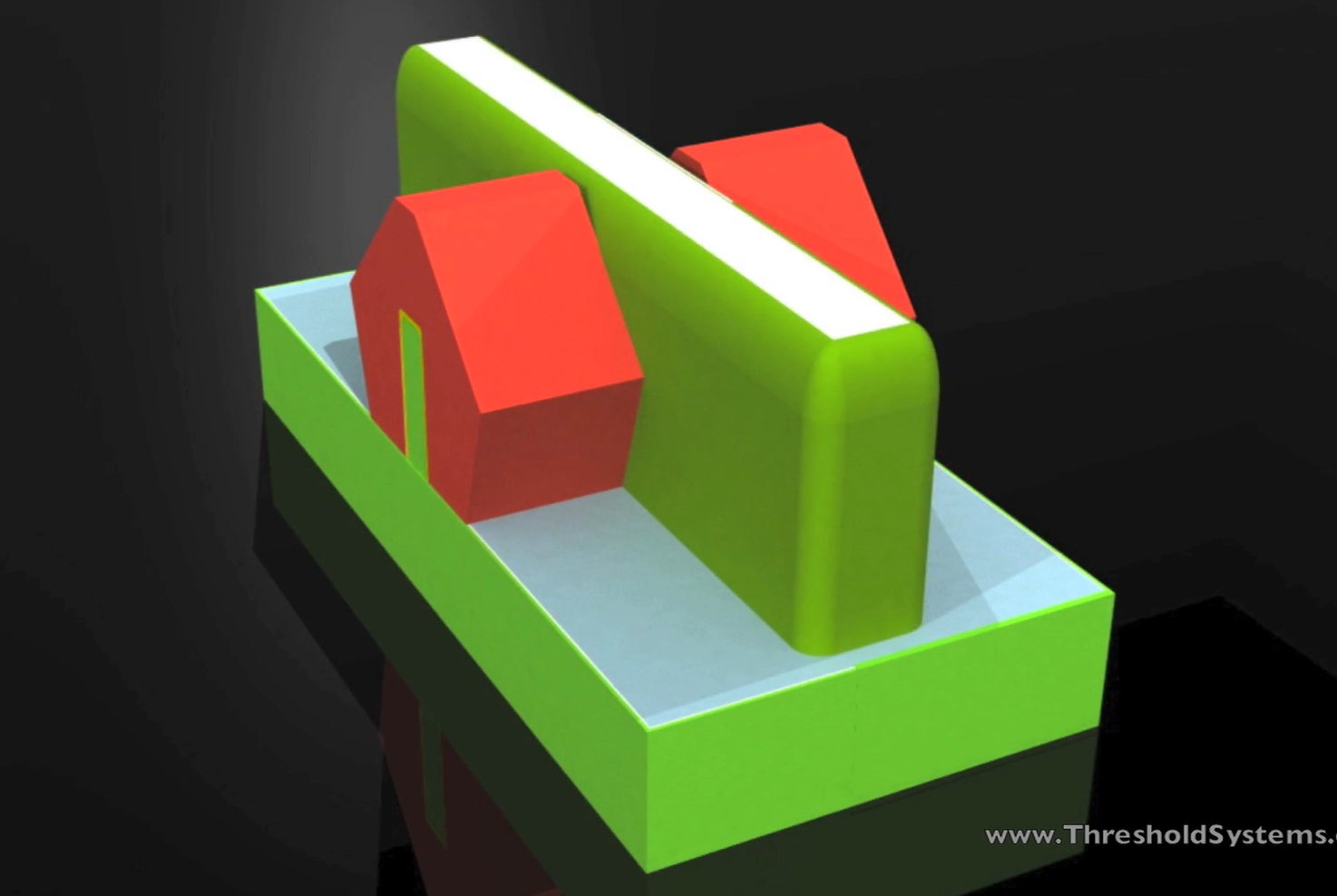

• 配合动图很完美的解释了 FinFET 的结构。
